    Q44F/Q45F手動三通球閥

    一、手動三通球閥 產品概述

        本公司的Q44F型兩閥座密封手動三通球閥結構緊湊、外型美觀、密封性能好。也能實現管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。（如下圖左一）
        Q45F型四閥座密封手動三通球閥造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。（如下圖左二）

    Q44F三通L型球閥 (手動三通球閥) Q45F三通T型球閥 (手動三通球閥)
    Q44F三通L型球閥 (手動三通球閥) Q45F三通T型球閥 (手動三通球閥)

    二、手動三通球閥 主要性能規范

    公稱壓力 PN(MPa) 殼體試驗 (MPa) 密封試驗 (MPa) 氣密試驗 (MPa)
    1.6 2.4 1.76 0.6 (MPa)
    2.5 3.75 2.75
    4.0 6.0 4.4
    CLASS150 3.0 2.2
    適用工況 適用介質 水、油品、氣等非腐蝕介質和酸堿腐蝕介質
    適用溫度 -28～350℃
    應用規范 連接法蘭 JB79-59 GB9113、 HG20592-97、 ANSI B16.5
    檢驗試驗 JB/T 9092-99 、API598

    三、手動三通球閥 主要零件材料

    零件名稱 國標材質 美標材質
    閥體、閥蓋 WCB A216-WCB
    密封圈 PTFE、對位聚苯 PTFE、對位聚苯
    球體 1Cr18Ni9Ti SS 304
    閥座、閥桿 2Cr13 A246-416
    雙頭螺栓 35CrMoA A193-B7

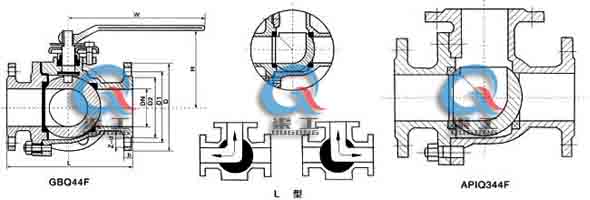

    四、手動三通球閥 三通L型球閥 主要外形圖

    手動三通L型球閥 (結構尺寸圖)
    手動三通L型球閥 (結構尺寸圖)

    五、手動三通球閥 三通L型球閥 主要外形尺寸

    型號 公稱通徑 DN(mm) 尺寸
    L L2 D D1 D2 b f Z-d H W
    Q44F-16C 15 150 72 95 65 45 14 2 4-14 95 130
    20 160 80 105 75 55 14 2 4-14 110 130
    25 180 90 115 85 65 14 2 4-18 120 140
    32 200 100 135 100 78 16 2 4-18 144 180
    40 220 110 145 110 85 16 3 4-18 152 220
    50 240 120 160 125 100 16 3 4-23 182 220
    65 260 130 180 145 120 16 3 4-18 193 240
    80 280 140 195 160 135 20 3 8-18 217 270
    100 320 160 215 180 155 20 3 8-18 245 350
    125 380 190 245 210 185 22 3 8-18 282 500
    150 440 220 280 240 210 24 3 8-23 319 600
    200 550 260 335 295 265 26 3 12-23 380 1000
    250 670 310 405 355 320 30 3 12-25 460 1400
    300 720 370 460 410 375 30 3 12-25 520 1800

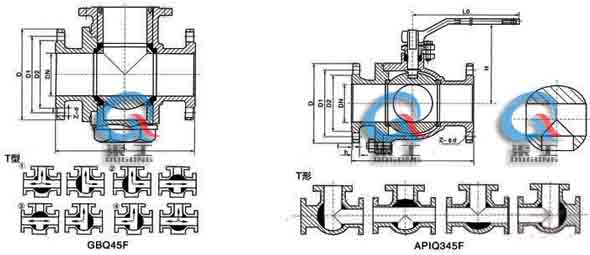

    六、手動三通球閥 三通T型球閥 主要外形圖

    手動三通T型球閥 (結構尺寸圖)
    手動三通T型球閥 (結構尺寸圖)

    七、手動三通球閥 三通T型球閥 主要外形尺寸

    型號 公稱通徑
    DN(mm)     		尺寸
    L L2 D D1 D2 b f Z-d H W
    Q45F-16C 15 150 72 95 65 45 14 2 4-14 95 130
    20 160 80 105 75 55 14 2 4-14 110 130
    25 180 90 115 85 65 14 2 4-18 120 140
    32 200 100 135 100 78 16 2 4-18 144 180
    40 220 110 145 110 85 16 3 4-18 152 220
    50 240 120 160 125 100 16 3 4-23 182 240
    65 260 130 180 145 120 16 3 4-18 193 270
    80 280 140 195 160 135 20 3 8-18 217 350
    100 320 160 215 180 155 20 3 8-18 245 500
    125 380 190 245 210 185 22 3 8-18 282 600
    150 440 220 280 240 210 24 3 8-23 319 1000
    200 550 260 335 295 265 26 3 12-23 380 1300
    250 670 310 405 355 320 30 3 12-25 460 1700
    300 720 370 460 410 375 30 3 12-25 520 2100

    八、手動三通球閥 訂貨須知

    訂貨時請填寫《規格書》或注明以下內容：
    1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
    2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
    3、當使用的場合很重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。

    歡迎來電咨詢Q44F三通L型，Q45三通T型球閥產品詳細信息.
