H77X蝶式止回閥
一、對夾式雙瓣止回閥 產品概述
本公司的對夾式雙瓣止回閥也稱為蝶式止回閥，對夾式雙瓣止回閥用于干凈管路及工業、水處理、高層建筑給排水管路，阻止介質逆向流動之用。蝶式止回閥采用對夾式，蝶板為兩個半圓，且采用彈簧強制復位，密封面可為本體堆焊可耐受磨損材料或襯橡膠，使用范圍大，密封優良。
|
|
|---|---|

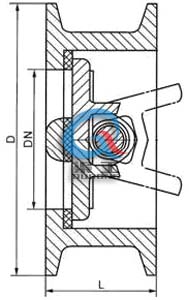

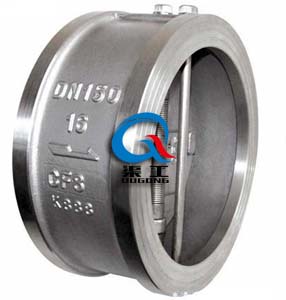

| 對夾雙瓣止回閥 (蝶式止回閥) | 對夾雙瓣止回閥 (結構圖) |
二、對夾式雙瓣止回閥 主要技術參數
| 公稱通徑 | DN(mm) | 50~1200 | |||
|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 |
| 試驗壓力Ps(MPa) | 強度試驗 | 1.5 | 2.4 | 3.75 | 6.0 |
| 密封試驗 | 1.1 | 1.76 | 2.75 | 4.4 | |
| 適用介質 | 水、蒸汽、油品、污水、酸堿類 | ||||
| 適用溫度 |
橡膠密封面（X）-20℃~120℃ 合金鋼密封面（H）主體碳鋼-29℃~425℃ 不銹鋼主體用于酸類介質-29℃~200℃ |
||||
三、對夾式雙瓣止回閥 主要零件材料
| 名稱 | 材料 |
|---|---|
| 閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼 |
| 閥板 | 鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼 |
| 閥桿 | 碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
| 密封圈 | 橡膠、不銹鋼、合金鋼 |
| 彈簧 | 60Si2Mn、3Cr13、17-7PH、INCONEL |
四、對夾式雙瓣止回閥 訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
